Grundlagen Türen

Automatiktür, Pendeltür, Schiebetür oder Drehtür: Es gibt zahlreiche Mechanismen zum Öffnen und Schließen einer Tür. Hier steht die klassische Anschlagtür, auch Schwenktür oder Drehflügeltür genannt, im Fokus. Bei dieser Tür ist ein bewegliches Türblatt mit den sogenannten Bändern an der Zarge befestigt (angeschlagen).

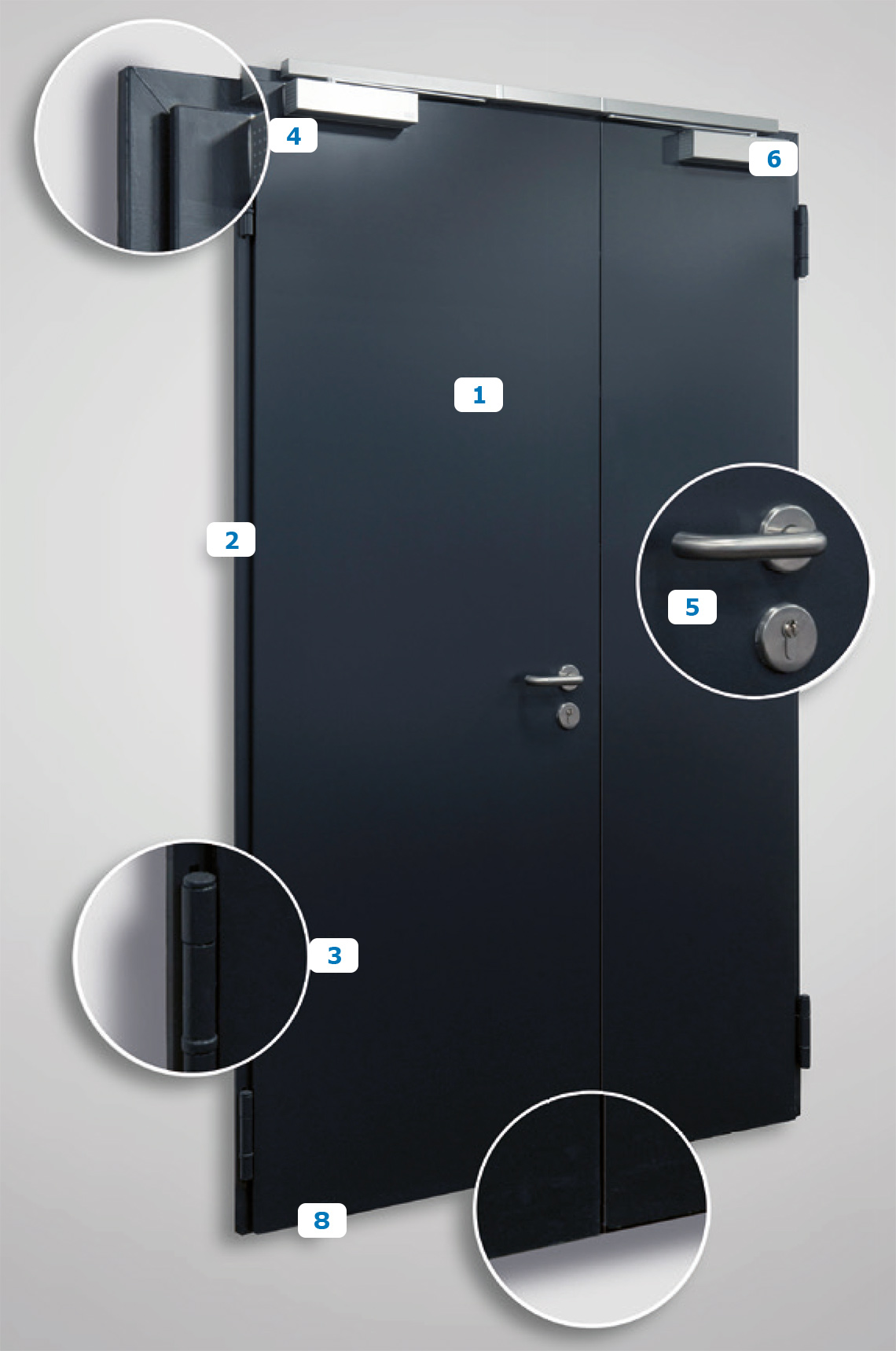

Türen sind komplexe Bauteile, die sich aus einer Vielzahl von Bestandteilen zusammensetzen. Die Abbildung 1.1 zeigt die grundlegendsten Komponenten am Beispiel einer Stahltür. Je nach Anforderung kann ein Türelement mit weiteren Komponenten ausgestattet werden.

Türblatt (1)
Türblätter sind der bewegliche Teil der Tür. Sie gehören zu den am stärksten beanspruchten Bauteilen im Haus. Je nachdem, welche Funktion eine Tür erfüllen soll, werden die Türblätter unterschiedlich aufgebaut. Dabei besteht ein Stahltürblatt typischerweise aus zwei Stahlblechen und einer Einlage. Einfache Stahltüren verfügen meist über eine vollflächig verklebte Wabenfüllung. Solche Wabenstrukturen werden aus imprägnierter Pappe hergestellt. Sie erhöhen die Stabilität des Türblattes und absorbieren den metallischen Klang, der sonst beim Klopfen an einer Stahltür entsteht. Alternativen bieten Styropor- oder Röhrenspanfüllungen.

Letztere bestehen entweder aus Spanplattenstreifen oder aus ausgehöhlten Spanplatten, die sozusagen von „Tunneln“ durchzogen sind. Sowohl Styropor als auch die Röhrenspanfüllung unterstützen die Schall- und Wärmedämmung. Multifunktionstüren wie auf Seite 7 abgebildet brauchen Spezialeinlagen, um ihren vielfältigen Aufgaben gerecht zu werden. Ein Beispiel sind Brandschutzeinlagen, die in Abhängigkeit von der Brandschutzklasse aus Mineralfaser oder Silikatplatten bestehen können.

Oberfläche des Türblatts (1)
Während bei Holztüren die Optik durch die Materialwahl weitgehend feststeht, hat man bei Stahl- oder Kunststofftüren oft die Wahl zwischen unterschiedlichen Farben, Dekoren und Designs, abhängig vom Angebot des jeweiligen Herstellers.

Türzarge (2)
Umgangssprachlich häufig „Türrahmen“ genannt, bezeichnet den feststehenden Teil der Tür, welcher gleichzeitig die Mauerlaibung der Wandöffnung verkleiden kann. An der einen Seite der Zarge werden die Bänder befestigt, in denen das Türblatt eingehängt wird. Die gegenüberliegende Seite dient zum Anschlag, dort kann das Türblatt formschlüssig schließen.

Bänder (3)
Als Bänder bezeichnet man die Beschläge, die Türblatt und Zarge miteinander verbinden und die das Öffnen sowie Schließen der Tür ermöglichen. Ein Band besteht aus einem oder zwei Flügelteilen, die am Türblatt angebracht werden, und aus einem oder zwei Rahmenteilen zur Befestigung an der Zarge. Abhängig von der Befestigungsart unterscheiden Fachleute Einbohrbänder, Einfräßbänder, aufschraubbare Bänder, Anschweißbänder und Klemmbänder. Neben dem konventionellen zweiteiligen Band gibt es auch dreiteilige Bänder, welche vorzugsweise bei sehr schweren oder stark beanspruchten (Multifunktions-)Türen zum Einsatz kommen. Besonders präzise justieren lässt sich das Türblatt mit Hilfe von 3D-Bändern, welche in drei Richtungen verstellt werden können.

Welche Art von Band sich eignet, hängt von unterschiedlichen Faktoren ab wie dem Gewicht des Türblatts, dessen Maße – diese haben erhebliche Auswirkungen auf den Schwerpunkt und die Hebelkraft – die Anordnung der Bänder, ihr Material und natürlich die Beanspruchung der Tür.

Türfalz (4)

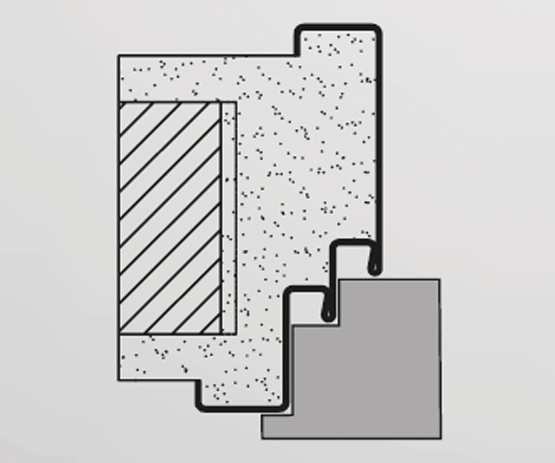

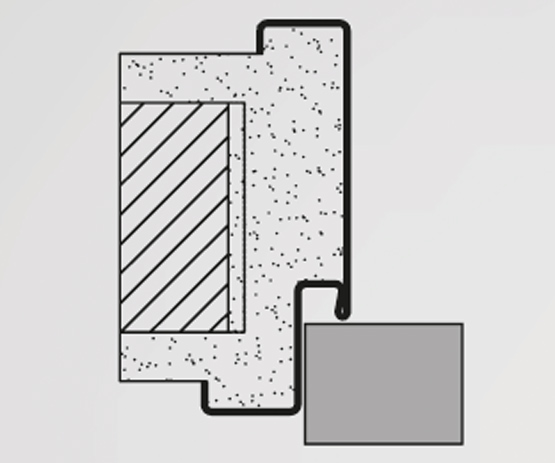

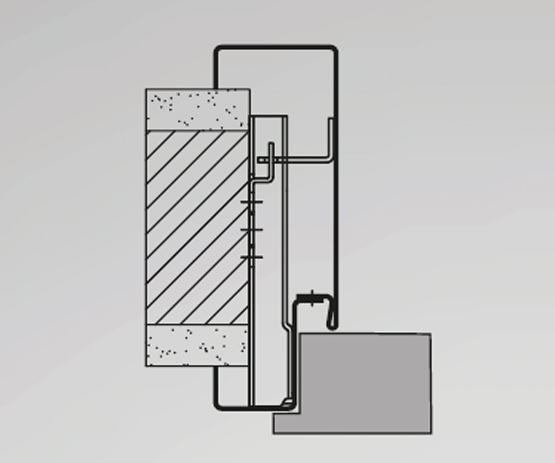

Türen gibt es in gefälzter oder stumpfer Ausführung. Ein Falz ist eine rechteckige Vertiefung an der Kante des Türblatts oder der Zarge. Abhängig davon, welche Anforderungen die Tür, etwa in Hinblick auf ihre wärme- oder schalldämmenden Eigenschaften erfüllen muss, empfehlen sich Türblätter und Zargen mit Doppel- oder Dreifachfalz. Außerdem unterscheidet man zwischen Dick- und Dünnfalz. Bei Dickfalztüren ist der Falz, der auf die Zarge trifft, kräftiger konstruiert ist, was eine wohnliche Optik unterstützt.

Türdrücker (5)
Türdrücker ist der Fachbegriff für die Türklinke. Es handelt sich dabei um drehbare, hebelartige Bedienelemente. Die „Türklinken“ an beiden Seiten der Tür sind mit einem Drückerstift verbunden, der einen Fallmechanismus auslöst und so die Falle zurückzieht. Dadurch wird die Tür von der Zarge entkoppelt und lässt sich öffnen.

Türschloss (5)

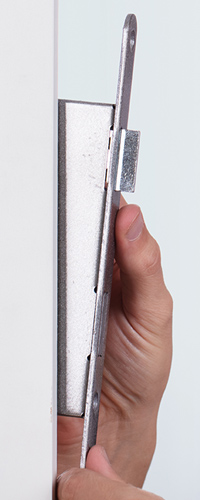

Türschlösser dienen der sicheren Verriegelung einer Tür. Mit Hilfe des Riegels arretieren sie den Türflügel in der Verschlussstellung. Die am häufigsten verwendeten Schlösser sind Einsteckschlösser, welche in das Türblatt einerseits und in die Zarge andererseits eingesetzt werden. Einsteckschlösser werden in unterschiedliche Unterkategorien eingeteilt. Abhängig davon, wie ihr Schließmechanismus funktioniert, unterscheidet man Buntbart-, Zuhaltungs- und Zylinderschlösser.

Außerdem gibt es Schlösser, die speziell für den Einsatz in bestimmten Gebäuden, etwa Hotels oder Behörden, konstruiert sind. Hierbei sind Beanspruchung und Sicherheit die entscheidenden Kriterien. Auch kann nicht jedes Schloss in jede Tür eingebaut werden. So gibt es Schlösser für Pendel- oder Schwenktüren. Schließlich wurden Einsteckschlösser auch um besondere Funktionen erweitert wie die Mehrfachverriegelung zur erhöhten Sicherheit oder die Antipanikfunktion.

Antipanikschlösser können mit durchgehender Drückernuss und Wechselfunktion – Türknauf an der Außenseite der Tür – ausgeführt werden, oder mit geteilter Drückernuss. Dann befinden sich an beiden Seiten der Tür Drücker.

Schließmittel (6)
Schließmittel sorgen dafür, dass das Türblatt nach dem Öffnen selbstständig schließt. Bei Feuerschutztüren ist dies eine vorgeschriebene Eigenschaft. Es kommen Federbänder oder Obentürschließer zum Einsatz. Obentürschließer beziehen ihre Bezeichnung durch ihre Position: Sie sind an der Oberkante der Tür angebracht. Im Falle der Federbänder sorgt eine in einem Band vorgespannte Feder für einen mehr oder weniger unkontrollierten Schließvorgang. Eine Alternative ist der Bodentürschließer. Dieser ist mit seinem Gehäuse oberflächenbündig in einen sogenannten Zementkasten im Fußboden eingelassen. Ein Hebel überträgt die Momente auf die Unterkante des Türflügels.

Flächenbündiger Mittelanschlag (7)
Nur relevant für zweiflügelige Türen: Eine Konstruktion mit flächenbündigem Mittelanschlag ermöglicht den Verzicht auf aufgesetzte Mittelsprossen.

Dichtung (8)
Dichtungen verhindern, dass sich Gase oder Flüssigkeiten von einem Raum in den anderen ausbreiten. Vor allem bei Außentüren und Multifunktionstüren sind gute Dichtungen wichtig. Dabei unterscheidet man zwischen Falzdichtungen (zwischen Falz und Zarge) und Bodendichtungen (an der unteren Seite des Türblatts). Im konkreten Beispiel ist die Bodenabdichtung nicht sichtbar, aber in absenkbarer Ausführung und in verdecktem Einbau vorhanden.

Optional für Stahltüren: Verglasung
Glasfüllungen verbessern die Helligkeit in Räumen oder werten die Optik der Tür auf. Zur Befestigung der Verglasungen sind Halteleisten nötig, die aus Aluminium, Holz oder Stahl bestehen können. Für Türen, an die keine besonderen Anforderungen gestellt werden, können die Verglasungen nach Geschmack und Angebot ausgewählt werden. Soll eine Tür zusätzliche Funktionen wie Brand- oder Einbruchschutz erfüllen, müssen entsprechend zugelassene Sicherheitsgläser eingebaut werden.

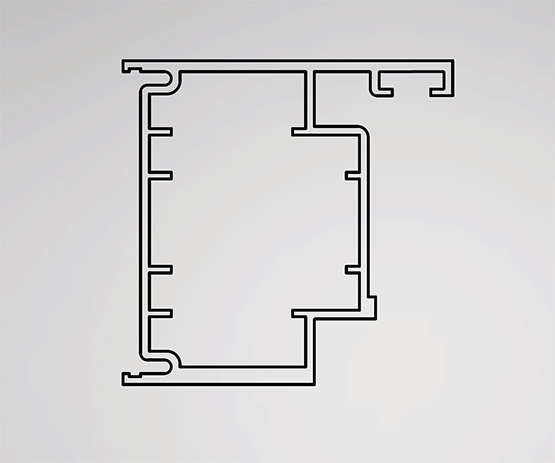

Zargen stellen wahrscheinlich die komplexeste Komponente einer Tür dar. Sie verbinden das Türblatt mit dem Mauerwerk und lenken so die Hauptlast des Türflügels in die Wand. Erhältlich sind zahlreiche Varianten, unterschiedliche Bauformen und Konstruktionen.

Welche Zarge die richtige ist, hängt von verschiedenen Faktoren wie Wandkonstruktion, Größe des Türblatts, dessen Material und Art der Montage – nachträglich oder wandbegleitend – ab. Bei Funktionstüren muss die Zarge mit den Eigenschaften des Türblatts korrespondieren (z.B. feuerhemmend), damit ein zuverlässiges Ergebnis gewährleistet ist.

Der innere Teil einer Öffnung im Mauerwerk, also die Mauerflächen, die der Öffnung des Durchgangsbereichs der Tür zugewandt sind. Bei einer Tür nennt man den unteren Bereich der Laibung (am Boden) Schwelle und den oberen Sturz. Die (9) bezeichnet hier konkret die Laibungstiefe der Zarge, die (10) markiert den Laibungsschenkel bei Eckzargen.

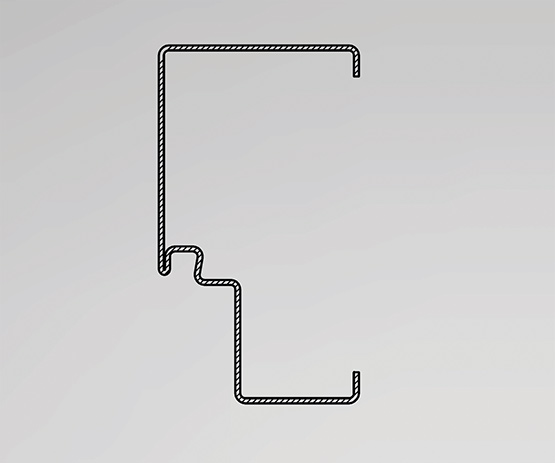

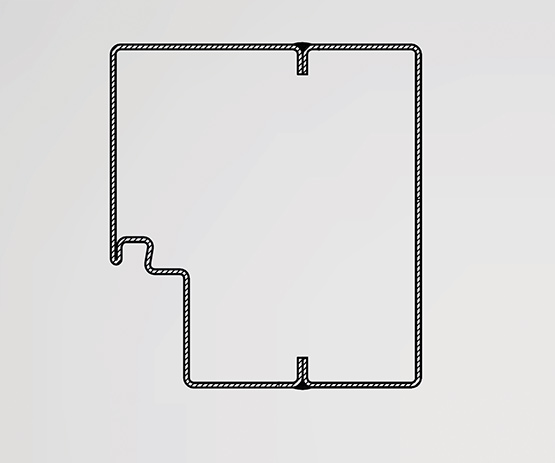

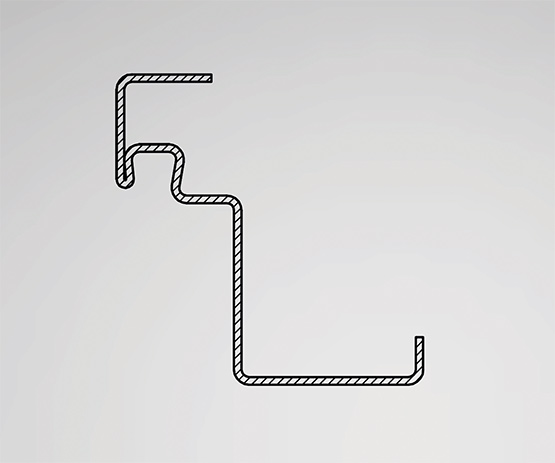

Blockzarge Typ 1 / Typ 2 / Typ 3
Blockzargen eignen sich besonders für den Objektbau. Stahlblech und Aluminium sind die beliebtesten Materialien. Typischerweise werden diese Zargen in der Laibung montiert, allerdings trifft das nicht auf alle Ausführungen dieser Zargenart zu.

Maßangaben

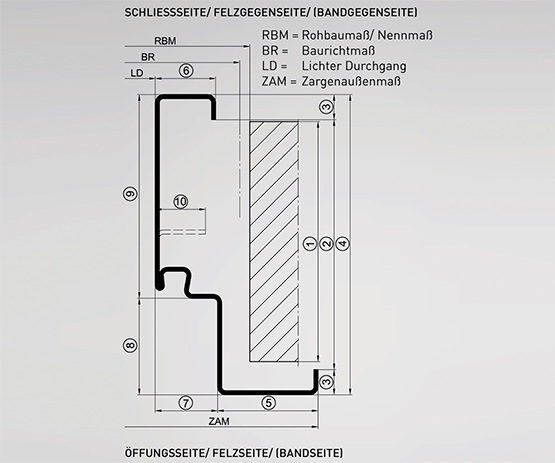

Die beiden wichtigsten Maße sind das Baurichtmaß und das Nennmaß. Das Nennmaß dient vor allem zur Planung und bezeichnet den erforderlichen Sollwert, der tatsächlich eingehalten werden muss. Das Baurichtmaß hingegen ist ein Rastermaß und eine Basiseinheit aus dem Bauwesen, wobei ein Baurichtmaß 12,5 cm entspricht. Das Baurichtmaß wird für Höhen, Breiten und Stärken verwendet (» Kap. 10.2.1).

Türblatt- und Zargengrößen nach DIN 18101 bzw. DIN 18111
Bei der DIN 18101 und der DIN 18111 handelt es sich um Fertigungsnormen, d.h. sie sorgen dafür, dass Türblätter und Zargen von unterschiedlichen Herstellern zusammenpassen. Zu diesem Zweck legen sie fest, wie hoch bzw. wie breit diese Türelemente jeweils sein dürfen und regeln den Maßzusammenhang zwischen Türblatt mit Stahlzarge. Die von der Norm vorgegebenen Maße werden als Vorzugsmaße bezeichnet. Die DIN 18101 gilt für fast alle Türen, mit Ausnahme der klassischen Haustür. In dieser Norm findet man Vorzugsmaße für einflügelige ungefälzte bzw. gefälzte Türblätter.

Wandöffnungen nach DIN 18100
Damit Bauherren und Handwerker sich darauf verlassen können, dass die gewünschte Tür auch tatsächlich in die vorhandene Wandöffnung passt, werden Wandöffnungen genormt.

Die DIN 18100 definiert die Vorzugsmaße für Wandöffnungen, auf Basis davon werden die Maße für Türblätter und Zargen kalkuliert. Das Maueröffnungsmaß selbst gibt die Breite und Höhe vor, die eingehalten werden müssen. Gemessen wird die Höhe von der Oberkante des fertigen Fußbodens senkrecht bis zur Unterkante der Maueröffnung, die Breite meint den Abstand zwischen den gegenüberliegenden Wänden (» Kap. 10.2).

Maßzusammenhänge
Maße für Türblätter, Zargen und Wandöffnungen müssen aufeinander abgestimmt sein. Nur dann ist gewährleistet, dass das Türblatt auch tatsächlich zur Zarge und in die vorgesehene Wandöffnung passt. Darum stellt die DIN 18101 „Türen – Türen für den Wohnungsbau – Türblattgrößen, Bandsitz, Schlosssitz – Gegenseitige Abhängigkeiten der Maße“ die Maße von Wandöffnungen, Türblättern und Zargen zusammen:

^a)= Zur Ableitung der Nennmaße für Wandöffnungen aus den Baurichtmaßen (siehe DIN 4172 und DIN 18100).
^b)= Die lichte Zargenbreite ist je nach Zargenkonstruktion etwa 20 mm bis 30 mm geringer, die genauen Abmessungen sind gegebenenfalls beim Hersteller der Zarge zu erfragen.

^a)= Zur Ableitung der Nennmaße für Wandöffnungen aus den Baurichtmaßen (siehe DIN 4172 und DIN 18100).
^b)= Die lichte Zargenhöhe ohne Oberblende ist je nach Zargenkonstruktion etwa 10 mm bis 15 mm geringer, die genauen Abmessungen sind gegebenenfalls beim Hersteller der Zarge zu erfragen.

Beschläge
Türen sollen immer mehr Spezialfunktionen wie Rauchschutz oder Brandschutz erfüllen. Deswegen werden auch die Beschläge immer wichtiger, denn auch sie müssen an die neuen Anforderungsprofile angepasst werden. Zu den Beschlägen gehören Schlösser, Schutzbeschläge und andere Funktionsteile. Die Maßvorgaben für die einzelnen Beschläge werden in den einzelnen Beschlagsnormen geregelt.

Bänder
Die Größe von Bändern ist nicht genormt, ihre Position am Türblatt bzw. an der Zarge hingegen schon. Man spricht hier von der Bandbezugslinie. Sie legt fest, in welcher Höhe das obere bzw. das untere Band angebracht wird. Es gilt dabei ein Abstand von 241 mm bis zum Zargenfalz und 237 mm bis zur Oberkante Türfalz. Die Position der unteren Bandbezugslinie richtet sich nach der Höhe des Türblatts. Den Zusammenhang zwischen Bandausführung und Bandbezugslinie regelt die DIN 18268 „Baubeschläge, Türbänder, Bandbezugslinie“. Ihre Vorgaben sind für alle Bandarten und Hersteller verpflichtend. Eine Ausnahme stellen feuerhemmende Türen dar: Sie müssen selbsttätig schließen können, darum werden feuerhemmende Stahltüren mit Federbändern ausgestattet. Die Anforderungen an diese Bänder regeln die DIN 18262 und DIN 18272 (» Kap. 3).

Drücker
Bei Türdrückern handelt es sich (wie bereits in » Kap. 1.3 beschrieben) um hebelartige Bedienelemente, deren Länge (Drehachse bis zum freien Ende) mindestens 75 mm betragen muss. Ein Drückerstift oder Drückervierkant, der durch den Querschnitt der Tür hindurchreicht, löst bei Betätigung der Klinke einen Fallenmechanismus aus. Dadurch wird die Falle aus dem Schließblech gelöst und die Tür kann geöffnet werden.

„Entfernung“ meint in diesem Fall den Abstand zwischen der Mitte der Drückernuss und der Mitte des Profilzylinders.

Als Griffhöhe wird 1,05 m empfohlen, da sich dies als die Höhe erwiesen hat, die für die meisten Menschen bequem erreichbar ist.

dfdsfsdfsdfdsfdsfsdf

Die Begriffe Bodenluft und Falzluft beziehen sich auf die Abstände unter bzw. über und neben dem Türblatt. Sie müssen richtig kalkuliert werden, damit eine ausreichende Luftzirkulation gewährleistet ist und die Tür sich bewegen lässt, ohne zu schleifen. Gerät die Distanz zu groß, kann der Lichteinfall oder die Zugluft stören. Solche Fehler lassen sich vermeiden, wenn man die Montageanleitungen der Hersteller beachtet, aber wie groß dürfen bzw. müssen die Abstände überhaupt sein?

Bodenluft: Der Abstand zum Boden
Unter dem Türblatt muss grundsätzlich ein Abstand von mindestens 3 mm (bei Außentüren 5 mm) und maximal 9 mm eingehalten werden. Allerdings sind einige Sonderfälle zu beachten:

• Bei Türen ohne Anschlag darf die Bodenluft 8 mm nicht übersteigen.
• Wenn der Boden geneigt ist, unterscheidet sich die Differzenz zwischen Türblatt und Boden an höheren Punkten des Bodens von der an den tieferen. Darum muss hier die Bodenluft zweimal gemessen werden: Einmal bei fast geschlossener Tür (Öffnungswinkel 5°) und einmal bei weit geöffneter Tür (90°).
• Werden Holzzargen über Fliesen oder andere Böden, die nass geputzt werden eingebaut, muss ein bestimmter „Sicherheitsabstand“ eingeplant werden, da die Feuchtigkeit sonst das Holz schädigen kann.


Falzluft
Hier geht es um den Luftspalt zwischen Zarge und Türblatt. An dieser Stelle ist ein Gesamt-Luftspalt – das bedeutet Luftspalt links + Luftspalt rechts – zwischen Türblatt und Zarge von 5 bis 9 mm zulässig. Dabei darf der Luftspalt an einer Seite nicht schmaler als 2,5 mm und nicht breiter als 6,5 mm ausfallen. An der Oberkante zwischen Türblatt und Zarge wird ein Abstand von 2 bis 6,5 mm toleriert.

Besonderheit Feuerschutzabschlüsse
Feuerhemmende Türen müssen den Raum verschließen können, darum reicht es nicht aus, die allgemeinen Vorgaben für Toleranzen einzuhalten. Beim Einbau muss neben den betreffenden Normen auch die Einbauanleitung und die Zulassung beachtet werden (» Kap. 3).

Sicherheitsabstand zwischen Drücker und Schließkante
Wird die Tür mit einem Knauf betätigt, besteht die Gefahr, den Daumen zu klemmen. Darum muss genug Spielraum zwischen Griff und Schließkante bestehen. Allgemein wird ein Sicherheitsabstand von mindestens 25 mm gehandhabt.

Man kann die Öffnungsrichtung einer Tür auf zweierlei Arten beschreiben:
Erstens kann man angeben, ob die Tür nach innen oder nach außen öffnet. Allerdings öffnen die meisten Türen nach innen, es sei denn, sie führen zu einem sehr kleinen Raum. Darum ist auch die zweite Unterscheidung, ob die Tür nach links oder nach rechts öffnet, wichtiger.

Ob eine links- oder rechtsöffnende Tür benötigt wird, hängt immer vom Grundriss ab. Damit es weder bei der Bestellung noch später beim Einbau zu Missverständnissen kommt, regelt die DIN 107 klar und deutlich, was unter „links“ bzw. „rechts“ zu verstehen ist. Man spricht darum auch von DIN links und DIN rechts.

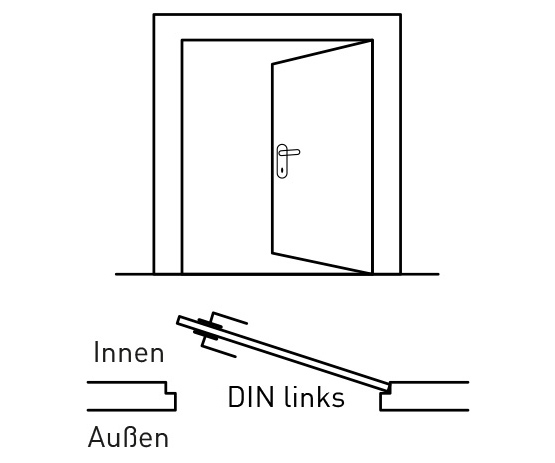

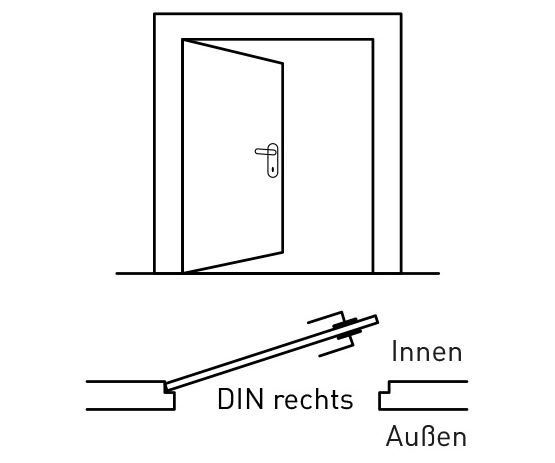

Die Öffnungsrichtung wird aus der Perspektive einer Person beurteilt, die vor der Anschlagseite der Tür steht. Die Anschlagseite meint die Seite mit den Bändern und wird darum auch Bandseite genannt. Befinden sich die Bänder auf der linken Seite, handelt es sich um eine linksöffnende Tür und umgekehrt.

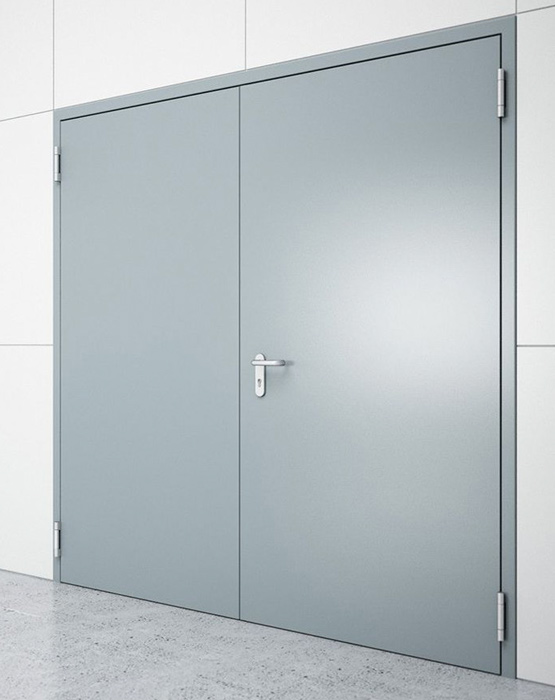

Zu den am häufigsten verwendeten Metallen gehören Stahl und Aluminium. Daraus werden, nicht nur, aber vor allem Zargen, Profile, Beschlagteile und Armierungen hergestellt. Da Metalle besonders robust, unempfindlich und langlebig sind, eignen sie sich sehr gut für stark belastete Teile, Funktionstüren (z.B. Feuerschutztüren oder einbruchhemmende Türen mit hoher Widerstandsklasse) und weitere anspruchsvolle Anwendungen, vor allem im gewerblichen Bereich.

Holz wird im privaten Wohnungsbau gerne genutzt, sowohl für Türblätter als auch für Zargen. Die gängigste Zarge im Haushalt ist die Holzumfassungszarge. Für schwere Türblätter oder höhere Betätigungsfrequenzen ist sie aber nicht geeignet. Nicht jedes Türblatt oder jede Zarge, die so aussieht als bestünde sie aus Holz, ist jedoch durchgängig aus Holz gefertigt.

Außerdem bietet Kunststoff eine Alternative zu Deckfurnieren. Dabei geht es vor allem um beschichtete Oberflächen und Oberflächen aus DKS (Dekorativer Kunststoff Schichtpressstoff). DKS besteht aus Papier, das in Harz getränkt und dann unter Hitze und Druck verschmolzen wird. Auch bei Sicherheitstüren findet Kunststoff Verwendung, genauer gesagt bei Glasaufbauten mit Polycarbonat Scheiben, die entweder für Füllungen oder Türblätter verwendet werden können. Solche Sicherheitsgläser überzeugen mit hoher Schlagzähigkeit und verkraften auch höchste Temperaturen.

Standard-Glas, in der Fachsprache Kalk-Natronsilikatglas, wird am häufigsten für Füllungen von Zimmertüren eingesetzt. Allerdings raten Experten selbst hier zu Sicherheitsglas, da dies das Verletzungsrisiko reduziert, falls das Glas beschädigt wird.

Sicherheitsgläser sind schwerer zu zerstören und falls sie doch einmal zu Bruch gehen, sind die Bruchstücke so beschaffen, dass sie seltener zu Verletzungen führen.

• Einscheibensicherheitsglas (ESG):
  Ideal für Orte, an denen die thermische Belastung besonders hoch ausfällt oder an denen Nutzer in besonderem Maße vor Verletzungen geschützt werden müssen. Wird dieses Glas zerstört, zerfällt es nicht in typische Scherben, sondern in kleine Würfel, an denen sich niemand schneiden kann. Der Nachteil dieses Materials besteht aber darin, dass es sich nicht nachbearbeiten (bohren, Kantenbearbeitung etc.) lässt.
• Teilvorgespanntes Glas (TSG):
  Zeichnet sich durch größere Bruchstücke, höhere Biegefestigkeit und Temperaturwechselbeständigkeit aus. Kommt meistens als Verbundsicherheitsglas zum Einsatz, allerdings können teilvorgespannte Gläser nur eine Dicke von bis zu 8 mm erreichen.
• Verbundsicherheitsglas (VSG):
  Als Verbundsicherheitsgläser bezeichnet man Glasaufbauten, die aus zwei Gläsern bestehen, die von einem Verglasungsmaterial aus Kunststoff, z.B. PVB-Folie, verbunden werden. Bricht das Glas, bleiben die Bruchstücke an der Folie haften. Verbundsicherheitsglas kommt zum Einsatz, wenn die betreffende Türe einbruchhemmend wirken oder vor Feuer bzw. Rauch schützen soll.
• Mehrscheiben-Isolierglas:
  Besteht aus zwei Glasscheiben und dem Scheibenzwischenraum, der mit einem Edelgas gefüllt ist, ein besonders effektiver Wärme- und Schallschutz. Je nach Anzahl und Dicke der Scheiben lassen sich unterschiedlich hohe Anforderungen erfüllen.
